圆波导正交模耦合器（通例）

正交模耦合器(OMT)为波导三端口器件，，是用于圆波导或矩形波导系统中疏散出两个差别极化波的装置，，用于双线极化信号疏散或合成。。极化方法为线极化( 笔直，，水平)。。
本公司设计的超宽带OMT有两种形式（方形或圆形波导口），，方波导口的OMT公共口为方形，，且公共口处在器件的中轴线上，，如需毗连圆波导口喇叭天线需要配周遭转换，，其电特征是等幅不等相；；； ；；；圆波导口的OMT公共口为圆形，，可直接毗连圆波导口喇叭天线，，且公共口处在器件的偏心位置，，其电特征是等幅等相。？？？突Э善局ぷ陨硇枨罄囱≡裣煊MT形式。。
测试报告

圆波导正交模耦合器

贝博BB(中国)股份有限公司_官网

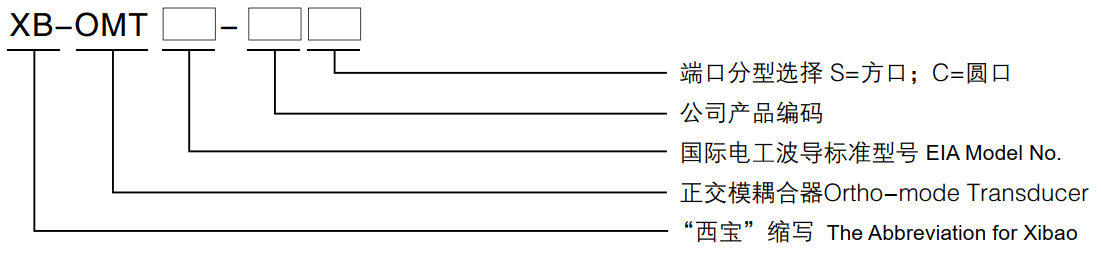

型号 Model 频率规模 Freq. (GHz) 带宽△F/F Bandwidth 对应法兰型号 Flange 隔离度 Isolation 主线驻波 VSWR（Main） 副线驻波 VSWR（Second）
XB-OMTC18 1.76～2.42 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC22 2.07～2.83 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC25 2.42～3.31 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC30 2.83～3.88 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC35 3.31～4.54 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC40 3.89～5.33 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC48 4.54～6.23 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC56 5.30～7.27 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTC65 6.21～8.51 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC76 7.27～9.97 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC89 8.49～11.6 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC104 9.97～13.7 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC120 11.6～15.9 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC140 13.4～18.4 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC165 15.9～21.8 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC190 18.2～24.9 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC220 21.2～29.1 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC255 24.3～33.2 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC290 28.3～38.8 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTC330 31.8～43.0 5~8% FBP/FBM/FBE ≥32dB ≤1.2 ≤1.3
XB-OMTC380 36.4～49.8 5~8% UG-383/U ≥32dB ≤1.2 ≤1.3
XB-OMTC430 42.4～58.1 5~8% UG-383/U-Mod ≥32dB ≤1.2 ≤1.3
XB-OMTC495 46.3～63.5 5~8% UG-385/U ≥32dB ≤1.2 ≤1.3
XB-OMTC580 56.6～77.5 5~8% UG-387/U ≥32dB ≤1.2 ≤1.3
XB-OMTC660 63.5～87.2 5~8% UG-387/U-Mod ≥32dB ≤1.2 ≤1.3
XB-OMTC765 72.7～99.7 5~8% UG-387/U-Mod ≥32dB ≤1.2 ≤1.3
XB-OMTC890 84.8～116.0 5~8% UG-387/U-Mod ≥32dB ≤1.2 ≤1.3
